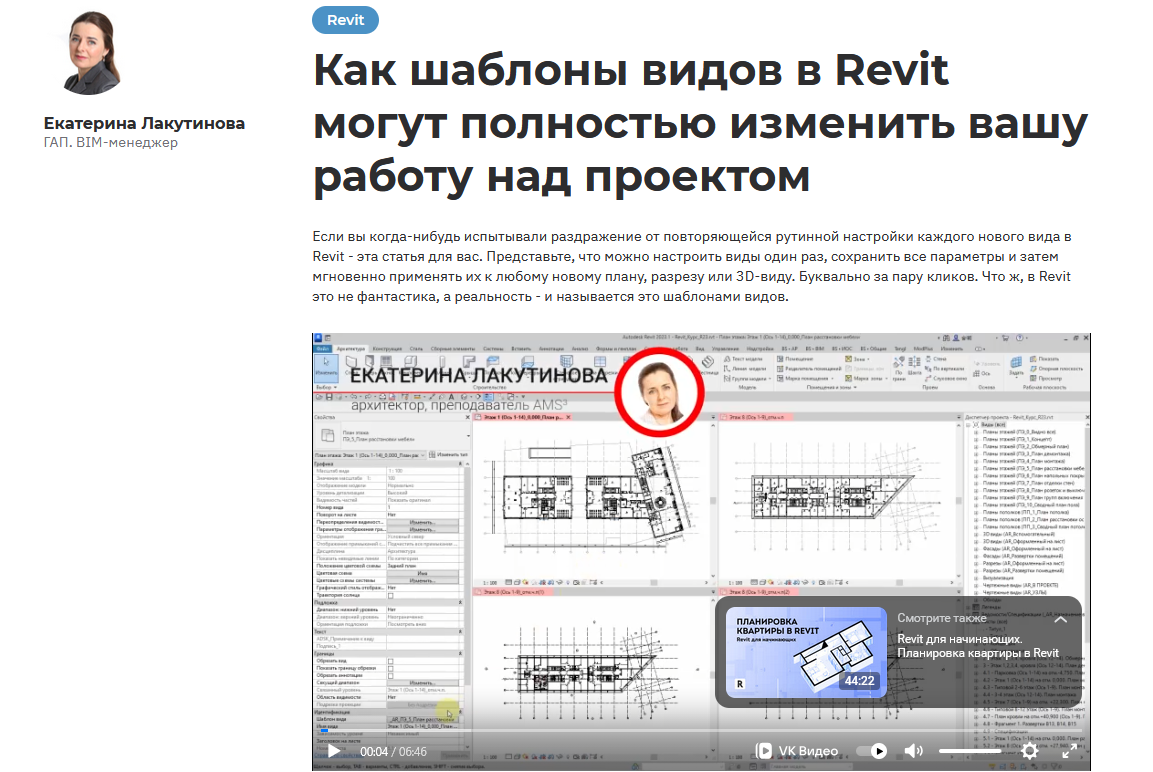

Про шаблоны видов в Revit. Что это? Для чего? Как?
Всем добрый день, это Лакутинова Екатерина сегодня поговорим про шаблоны видов в Revit:
Важно: Рекомендую всегда проектировать используя шаблоны видов, это отличная оптимизация рутинных операций в работе проектировщика!
https://architect-mos.ru/revit-optimizatsiya-raboty
https://architect-mos.ru/revit-optimizatsiya-raboty
1
Что такое шаблон вида в Revit?
Шаблон вида в Revit - это КОНФИГУРАЦИЯ ОПРЕДЕЛЕННЫХ пред настроек заданных проектировщиком (или специально обученным человеком, например, bim-менеджером).
К определенным пред настройкам относятся: настройки переопределения видимости и отображения графики аннотаций/категорий, уровень детализации, масштаб, стиль отображения модели, фильтр по стадиям и многое другое.
Для чего нужен шаблон вида в Revit?
Шаблон вида используется для присвоения настроенной конфигурации определенных пред настроек одному и/или одновременно множеству видов.
Использование шаблонов видов позволяет оптимизировать работу проектировщика!
Что такое оптимизация работы?
При проектировании проектировщик регулярно совершает какие-то идентичные действия, их можно назвать рутинные операции.
Исключение или сведение до минимума множества рутинных операций и является оптимизацией работы.
Более подробно и про другие способы оптимизации работы в программе Revit можно прочитать тут
https://architect-mos.ru/revit-optimizatsiya-raboty
В каком файле удобнее и быстрее работать, где уже созданы и настроены шаблоны видов или их нет?
Верно, удобнее и быстрее работать в том файле, где шаблоны видов уже созданы и настроены!
Шаблон вида в Revit - это КОНФИГУРАЦИЯ ОПРЕДЕЛЕННЫХ пред настроек заданных проектировщиком (или специально обученным человеком, например, bim-менеджером).
К определенным пред настройкам относятся: настройки переопределения видимости и отображения графики аннотаций/категорий, уровень детализации, масштаб, стиль отображения модели, фильтр по стадиям и многое другое.
Для чего нужен шаблон вида в Revit?
Шаблон вида используется для присвоения настроенной конфигурации определенных пред настроек одному и/или одновременно множеству видов.
Использование шаблонов видов позволяет оптимизировать работу проектировщика!
Что такое оптимизация работы?
При проектировании проектировщик регулярно совершает какие-то идентичные действия, их можно назвать рутинные операции.
Исключение или сведение до минимума множества рутинных операций и является оптимизацией работы.
Более подробно и про другие способы оптимизации работы в программе Revit можно прочитать тут
https://architect-mos.ru/revit-optimizatsiya-raboty
В каком файле удобнее и быстрее работать, где уже созданы и настроены шаблоны видов или их нет?
Верно, удобнее и быстрее работать в том файле, где шаблоны видов уже созданы и настроены!
2
Открываю файл проекта, а там уже есть шаблоны видов? От куда они?
Шаблоны видов создаются проектировщиком или bim-менеджером!
Какие и сколько шаблонов видов необходимы в файле проекта зависит от конкретных задач и от конкретного проекта!
Шаблоны видов создаются проектировщиком или bim-менеджером!
Какие и сколько шаблонов видов необходимы в файле проекта зависит от конкретных задач и от конкретного проекта!
#Revit-урок, про Шаблоны видов, часть 1
Давайте посмотрим, где в файле проекта можно увидеть вообще весь список уже созданных шаблонов видов?
Как можно удалить шаблон вида из списка?
Как можно скопировать шаблон вида из списка?
Как можно переименовать шаблон вида из списка?
3
#Revit-урок, про Шаблоны видов, часть 2
Как применить уже созданный в файле проекта шаблон вида к вновь созданному виду?
Как применить уже созданный в файле проекта шаблон вида к вновь созданному виду?
Рассмотрим:
0:00:15 Как создать новый вид плана этажа?
0:00:50 Как в панели «Свойства» у вида настроить параметр «Стадия»?
0:01:40 Как назначить необходимый «Шаблон вида» виду плана этажа?
0:02:00 Про галочки в столбе «Включить»;
0:02:20 «Работа» галочки в столбике «Включить» на примере параметра «Фильтр по стадиям»;
0:02:50 Панель «Свойства» параметр серого цвета и недоступен для редактирования, что это означает?
0:04:00 «Работа» галочки в столбике «Включить» на примере параметра «Секущий диапазон»;
0:04:40 Про настройки параметра «Секущий диапазон»;
0:07:20 «Работа» галочки в столбике «Включить» на примере параметра «Масштаб вида»;
0:08:00 Как настроить пользовательский масштаб, если в списке нет который вас устроит?
0:00:15 Как создать новый вид плана этажа?
0:00:50 Как в панели «Свойства» у вида настроить параметр «Стадия»?
0:01:40 Как назначить необходимый «Шаблон вида» виду плана этажа?
0:02:00 Про галочки в столбе «Включить»;
0:02:20 «Работа» галочки в столбике «Включить» на примере параметра «Фильтр по стадиям»;
0:02:50 Панель «Свойства» параметр серого цвета и недоступен для редактирования, что это означает?
0:04:00 «Работа» галочки в столбике «Включить» на примере параметра «Секущий диапазон»;
0:04:40 Про настройки параметра «Секущий диапазон»;
0:07:20 «Работа» галочки в столбике «Включить» на примере параметра «Масштаб вида»;
0:08:00 Как настроить пользовательский масштаб, если в списке нет который вас устроит?
4
#Revit-урок, про Шаблоны видов, часть 3
Как настроить переопределение видимости/графики конкретного вида, если в параметре «Шаблон вида» выбрано «НЕТ»?
Как настроить переопределение видимости/графики конкретного вида, если в параметре «Шаблон вида» выбрано «НЕТ»?
Рассмотрим:
0:00:15 Как поменять у вида плана этажа в панели «Свойства» типоразмер раздела вида плана этажа?
0:00:27 Как переименовать типоразмер раздела вида плана этажа?
0:00:35 Где можно выбрать «Шаблон вида», который будет автоматически применяться вновь созданным видам?
0:00:45 Что означает, если в параметре «Шаблон, применяемый к новым видам» выбрано «НЕТ»?
0:02:00 Как создать вид плана этажа необходимых уровней?
0:02:40 Как настроить «Стадию» и «Фильтр по стадиям» у вновь созданного вида?
Более подробно про настройку стадий тут
https://autocad-specialist.ru/uroki-revit/rabota-so-stadiyami-v-revit.html
0:00:15 Как поменять у вида плана этажа в панели «Свойства» типоразмер раздела вида плана этажа?
0:00:27 Как переименовать типоразмер раздела вида плана этажа?
0:00:35 Где можно выбрать «Шаблон вида», который будет автоматически применяться вновь созданным видам?
0:00:45 Что означает, если в параметре «Шаблон, применяемый к новым видам» выбрано «НЕТ»?
0:02:00 Как создать вид плана этажа необходимых уровней?
0:02:40 Как настроить «Стадию» и «Фильтр по стадиям» у вновь созданного вида?
Более подробно про настройку стадий тут
https://autocad-specialist.ru/uroki-revit/rabota-so-stadiyami-v-revit.html
0:03:00 Как у вида настроить переопределение видимости/графики, если виду НЕ применен никакой шаблон вида?
0:03:10 Про параметр «Масштаб вида»;
0:03:30 Про параметр «Отображение модели»;
0:03:55 Про параметр «Уровень детализации»;
0:04:50 Как настроить индивидуальный «Уровень детализации» для конкретной категории?
0:05:30 Про параметр «Видимость частей»;
0:06:00 Про параметр «Переопределение видимости/графики»;
0:06:40 Про вкладку Категории модели;
0:07:40 Про вкладку Категории аннотаций;
0:06:40 Про вкладку Категории модели;
0:08:05 Про вкладку Категории аналитической модели;
0:08:30 Про вкладку Импортированные категории;
0:08:30 Про вкладку Импортированные категории;
0:09:30 Как удалить загруженный в Revit файл формата САПР (dwg)?
0:10:00 Про вкладку Фильтры (галочки Видимость и Включить фильтр);
0:11:15 Про вкладку Связанные файлы;
0:11:30 Про «Параметр отображения графики» (Отображение модели, Тени, Эскизные линии, Затемнение, Освещение, Фотографическая экспозиция);
0:12:45 Про параметр «Ориентация» (Условный север, Истинный север);
0:03:10 Про параметр «Масштаб вида»;
0:03:30 Про параметр «Отображение модели»;
0:03:55 Про параметр «Уровень детализации»;
0:04:50 Как настроить индивидуальный «Уровень детализации» для конкретной категории?
0:05:30 Про параметр «Видимость частей»;
0:06:00 Про параметр «Переопределение видимости/графики»;
0:06:40 Про вкладку Категории модели;
0:07:40 Про вкладку Категории аннотаций;
0:06:40 Про вкладку Категории модели;
0:08:05 Про вкладку Категории аналитической модели;
0:08:30 Про вкладку Импортированные категории;
0:08:30 Про вкладку Импортированные категории;
0:09:30 Как удалить загруженный в Revit файл формата САПР (dwg)?
0:10:00 Про вкладку Фильтры (галочки Видимость и Включить фильтр);
0:11:15 Про вкладку Связанные файлы;
0:11:30 Про «Параметр отображения графики» (Отображение модели, Тени, Эскизные линии, Затемнение, Освещение, Фотографическая экспозиция);
0:12:45 Про параметр «Ориентация» (Условный север, Истинный север);
0:13:15 Про параметр «Отображение примыканий стен»;
0:13:20 Про параметр «Дисциплина»;
0:13:30 Про параметр «Показать невидимые линии»;
0:14:05 Про параметр «Цветовая схема»;
0:14:30 Про параметр «Положение цветовой схемы»;
0:14:40 Про параметр «Цветовые схемы системы»;
0:14:50 Про параметр «Графический стиль отображения расчетов по умолчанию»;
0:15:00 Про параметр «Траектория солнца»;
0:15:15 Про параметр «Подложка. Диапазон:нижний уровень / Дипазон:верхний уровень»;
0:15:45 Про параметры в разделе «Текст»;
0:16:00 Про параметр «Границы. Обрезать вид/Показать границу обрезки/Обрезать аннотации»;
0:16:45 Про параметр «Секущий диапазон»;
0:16:50 Про параметр «Область видимости»;
0:17:10 Про параметр «Подрезка проекции»;
0:17:20 Раздел Идентификация. Про параметр «Шаблон вида/Имя вида/Заголовок на листе»;
0:17:50 Про параметры в разделе «Данные»;
0:13:20 Про параметр «Дисциплина»;
0:13:30 Про параметр «Показать невидимые линии»;
0:14:05 Про параметр «Цветовая схема»;
0:14:30 Про параметр «Положение цветовой схемы»;
0:14:40 Про параметр «Цветовые схемы системы»;
0:14:50 Про параметр «Графический стиль отображения расчетов по умолчанию»;
0:15:00 Про параметр «Траектория солнца»;
0:15:15 Про параметр «Подложка. Диапазон:нижний уровень / Дипазон:верхний уровень»;
0:15:45 Про параметры в разделе «Текст»;
0:16:00 Про параметр «Границы. Обрезать вид/Показать границу обрезки/Обрезать аннотации»;
0:16:45 Про параметр «Секущий диапазон»;
0:16:50 Про параметр «Область видимости»;
0:17:10 Про параметр «Подрезка проекции»;
0:17:20 Раздел Идентификация. Про параметр «Шаблон вида/Имя вида/Заголовок на листе»;
0:17:50 Про параметры в разделе «Данные»;
5
#Revit-урок, про Шаблоны видов, часть 4
Как создать СВОЙ «Шаблон вида» на основе текущего вида и применить его к другим видам?
Как создать СВОЙ «Шаблон вида» на основе текущего вида и применить его к другим видам?
Рассмотрим:
0:00:15 Как сохранить конфигурацию всех пред настроек созданных на конкретном виде плана этажа?
0:00:40 Создали новый шаблон вида. Как применить вновь созданный шаблон вида конкретному виду плана этажа?
0:01:15 Как применить виду только СВОЙСТВА конкретного шаблона вида?
0:01:45 Шаблон вида создан, можно ли его выбирать для переопределения видимости/графики у других видов?
0:02:00 Почему использование шаблонов видов позволяет оптимизировать работу проектировщика?
0:02:30 Как можно откорректировать конфигурацию настроек шаблона вида?
0:02:45 Про галочку в столбике «Включить» в свойствах вида шаблона вида…
0:03:00 Рассмотрим все параметры, которые позволяют настроить переопределение видимости/графики. Где они в панели «Свойства», где они в окне свойства вида «Шаблона вида»?
0:03:10 Масштаб вида, отображение модели, уровень детализации, видимость частей, переопределение видимости/графики, параметры отображения графики, ориентация подложки, секущий диапазон, ориентация, фильтр по стадиям, дисциплина, показать невидимые линии, цветовые схемы, цветовые схемы систем, подрезка проекции.
0:00:15 Как сохранить конфигурацию всех пред настроек созданных на конкретном виде плана этажа?
0:00:40 Создали новый шаблон вида. Как применить вновь созданный шаблон вида конкретному виду плана этажа?
0:01:15 Как применить виду только СВОЙСТВА конкретного шаблона вида?
0:01:45 Шаблон вида создан, можно ли его выбирать для переопределения видимости/графики у других видов?
0:02:00 Почему использование шаблонов видов позволяет оптимизировать работу проектировщика?
0:02:30 Как можно откорректировать конфигурацию настроек шаблона вида?
0:02:45 Про галочку в столбике «Включить» в свойствах вида шаблона вида…
0:03:00 Рассмотрим все параметры, которые позволяют настроить переопределение видимости/графики. Где они в панели «Свойства», где они в окне свойства вида «Шаблона вида»?
0:03:10 Масштаб вида, отображение модели, уровень детализации, видимость частей, переопределение видимости/графики, параметры отображения графики, ориентация подложки, секущий диапазон, ориентация, фильтр по стадиям, дисциплина, показать невидимые линии, цветовые схемы, цветовые схемы систем, подрезка проекции.
6
#Revit-урок, про Шаблоны видов, часть 5
Про «Фильтр по типу вида» у Шаблонов видов…
Про «Фильтр по типу вида» у Шаблонов видов…
Рассмотрим:
0:00:10 Где найти «Фильтр по типу вида» у Шаблонов видов?
0:00:20 Сколько и какие есть «Фильтры по типу видов» в Revit?
0:00:50 Как программа определяет для какого именно типа вида создан «Шаблон вида»?
0:01:50 Как создать «Шаблон вида» на основе текущего вида разреза?
0:02:50 Можно ли применить шаблон вида, который был создан для вида плана этажа, например к разрезу? (НЕ РЕКОМЕНДУЮ)
0:03:20 Как применить настройки «Шаблона вида» созданного на основе ВИДА ПЛАНА ЭТАЖА к ВИДУ РАЗРЕЗ?
0:00:10 Где найти «Фильтр по типу вида» у Шаблонов видов?
0:00:20 Сколько и какие есть «Фильтры по типу видов» в Revit?
0:00:50 Как программа определяет для какого именно типа вида создан «Шаблон вида»?
0:01:50 Как создать «Шаблон вида» на основе текущего вида разреза?
0:02:50 Можно ли применить шаблон вида, который был создан для вида плана этажа, например к разрезу? (НЕ РЕКОМЕНДУЮ)
0:03:20 Как применить настройки «Шаблона вида» созданного на основе ВИДА ПЛАНА ЭТАЖА к ВИДУ РАЗРЕЗ?
7
#Revit-урок, про Шаблоны видов, часть 6
Про «Панель управления видом», на которой дублируются параметры (инструменты) переопределения видимости/графики…
Про «Панель управления видом», на которой дублируются параметры (инструменты) переопределения видимости/графики…
Рассмотрим:
0:00:05 Где расположена «Панель управления видом»?
0:00:30 Дублируются ли параметры в «Панели управления видом», панель «Свойства» и окне свойства вида «Шаблона вида»?
0:00:40 Про параметр «Масштаб»;
0:01:20 Про параметр «Уровень детализации»;
0:01:50 Про «Параметр отображения графики» – Визуальный стиль («Шаблон вида» - Отображение модели);
0:02:40 Про параметры настройки солнца – Траектория солнца («Шаблон вида» - Освещение – Настройка солнца);
0:03:50 Про параметр «Тени»;
0:00:05 Где расположена «Панель управления видом»?
0:00:30 Дублируются ли параметры в «Панели управления видом», панель «Свойства» и окне свойства вида «Шаблона вида»?
0:00:40 Про параметр «Масштаб»;
0:01:20 Про параметр «Уровень детализации»;
0:01:50 Про «Параметр отображения графики» – Визуальный стиль («Шаблон вида» - Отображение модели);
0:02:40 Про параметры настройки солнца – Траектория солнца («Шаблон вида» - Освещение – Настройка солнца);
0:03:50 Про параметр «Тени»;
0:04:30 Про параметр «Обрезать вид»;
0:04:50 Про параметр «Показать область обрезки» = «Показать границу обрезки»;
0:05:40 Какие параметры (инструменты) настроек переопределения видимости можно найти только на «Панели управления видом»?
0:05:40 Про параметры «Временное скрытие/изоляция» (Очки). Изолировать категорию, Скрыть категорию, Изолировать элемент, Скрыть элемент, Применить настройки к виду, Восстановить исходный вид;
0:07:10 Как можно скрыть категорию «Стены» по шаблону вида и используя «Временное скрытие/изоляцию»?
0:07:45 «Временное скрытие/изоляция» (Очки), голубая рамка, как выйти из данного режима?
0:09:10 Когда работает у «Временное скрытие/изоляция» - «Применить настройки к виду»?
0:09:45 Если в панели «Свойства» выбрать у вида конкретный шаблон вида, почему применятся именно настройки «Шаблона вида»?
Более подробно про «Способы переопределения видимости/графики элемента в Revit» и их иерархию тут
https://autocad-specialist.ru/uroki-revit/sposoby-pereopredeleniya-grafiki-elementa-v-revit.html
0:04:50 Про параметр «Показать область обрезки» = «Показать границу обрезки»;
0:05:40 Какие параметры (инструменты) настроек переопределения видимости можно найти только на «Панели управления видом»?
0:05:40 Про параметры «Временное скрытие/изоляция» (Очки). Изолировать категорию, Скрыть категорию, Изолировать элемент, Скрыть элемент, Применить настройки к виду, Восстановить исходный вид;
0:07:10 Как можно скрыть категорию «Стены» по шаблону вида и используя «Временное скрытие/изоляцию»?
0:07:45 «Временное скрытие/изоляция» (Очки), голубая рамка, как выйти из данного режима?
0:09:10 Когда работает у «Временное скрытие/изоляция» - «Применить настройки к виду»?
0:09:45 Если в панели «Свойства» выбрать у вида конкретный шаблон вида, почему применятся именно настройки «Шаблона вида»?
Более подробно про «Способы переопределения видимости/графики элемента в Revit» и их иерархию тут
https://autocad-specialist.ru/uroki-revit/sposoby-pereopredeleniya-grafiki-elementa-v-revit.html
0:10:00 Про параметр «Показать скрытые элементы» (Лампочка), режим «Показать скрытые элементы» - рамка бардового цвета, скрытие элементы подсвечиваются бардовым цветом;
0:10:15 Как можно скрыть элемент(ы) модели «ручным способом» и потом вернуть им видимость?
0:11:00 Как выйти из режима «Показать скрытые элементы»?
0:12:30 Про параметр «Свойства временного вида», «Временное применение шаблонов вида», «Выключить свойства временного вида», рамка фиолетового цвета;
0:13:45 Как выйти из режима «Свойства временного вида»?
0:13:50 Про параметр «Показать аналитическую модель» (используют проектировщики раздела КР);
0:14:10 Про параметр «Показать зависимости», рамка бардового цвета (размеры IQ, размеры заблокированные «замочком»;
0:10:15 Как можно скрыть элемент(ы) модели «ручным способом» и потом вернуть им видимость?
0:11:00 Как выйти из режима «Показать скрытые элементы»?
0:12:30 Про параметр «Свойства временного вида», «Временное применение шаблонов вида», «Выключить свойства временного вида», рамка фиолетового цвета;
0:13:45 Как выйти из режима «Свойства временного вида»?
0:13:50 Про параметр «Показать аналитическую модель» (используют проектировщики раздела КР);
0:14:10 Про параметр «Показать зависимости», рамка бардового цвета (размеры IQ, размеры заблокированные «замочком»;
8
#Revit-урок, про Шаблоны видов, часть 7
Настройка видимости «Связанных файлов», если выбран конкретный «Шаблон вида» или в «Шаблоне вида» выбрано НЕТ…
Настройка видимости «Связанных файлов», если выбран конкретный «Шаблон вида» или в «Шаблоне вида» выбрано НЕТ…
Рассмотрим:
0:00:00 Про проект, на примере которого мы рассмотрим, как настроить переопределение видимости/графики у связанных файлов;
0:00:45
Как загрузить в файл проекта файл в формате .rvt?
0:01:00 Про настройки «Размещение»;
0:01:30 Где можно увидеть списком все подгруженные файлы в формате .rvt?
0:01:50 Про тип связи: Наложение или Прикрепление, в чем отличие?
0:02:35 Подгрузили файлы в формате .rvt в наш файл, как можно у подгруженных=связанных файлов настроить переопределение видимости/графики?
0:02:55 Выбран конкретный «Шаблон вида». Про строку «RVT-связи переопределение видимости/графики»;
0:03:00 Как выключить видимость, режим полутона, режим подложка у подгруженного файла?
0:03:35 Про особенность режима «Подложка»;
0:04:00 <Пользовательское>;
0:05:20 Как выключить видимость конкретной категории в подгруженном=связанном файле?
0:07:30 Все настройки переопределения видимости подгруженных=связанных файлы идентичны, как и в файле проекта;
0:08:10 В настройках переопределения видимости/графики подгруженных=связанных файлов НЕТ вкладки «ФИЛЬТРЫ»;
0:08:30 Шаблон вида – «НЕТ». Про вкладку «RVT-связи переопределение видимости/графики» в панели «Свойства»;
0:00:00 Про проект, на примере которого мы рассмотрим, как настроить переопределение видимости/графики у связанных файлов;
0:00:45
Как загрузить в файл проекта файл в формате .rvt?
0:01:00 Про настройки «Размещение»;
0:01:30 Где можно увидеть списком все подгруженные файлы в формате .rvt?
0:01:50 Про тип связи: Наложение или Прикрепление, в чем отличие?
0:02:35 Подгрузили файлы в формате .rvt в наш файл, как можно у подгруженных=связанных файлов настроить переопределение видимости/графики?
0:02:55 Выбран конкретный «Шаблон вида». Про строку «RVT-связи переопределение видимости/графики»;
0:03:00 Как выключить видимость, режим полутона, режим подложка у подгруженного файла?
0:03:35 Про особенность режима «Подложка»;
0:04:00 <Пользовательское>;
0:05:20 Как выключить видимость конкретной категории в подгруженном=связанном файле?
0:07:30 Все настройки переопределения видимости подгруженных=связанных файлы идентичны, как и в файле проекта;
0:08:10 В настройках переопределения видимости/графики подгруженных=связанных файлов НЕТ вкладки «ФИЛЬТРЫ»;
0:08:30 Шаблон вида – «НЕТ». Про вкладку «RVT-связи переопределение видимости/графики» в панели «Свойства»;
9
#Revit-урок, про Шаблоны видов, часть 8
Отображение примыканий стен, Стили линий в сечении (способ подчистки слоя сердцевины)
Отображение примыканий стен, Стили линий в сечении (способ подчистки слоя сердцевины)
Рассмотрим:
0:00:00 Про параметр отображения стен, который расположен на панели «Свойства»;
0:00:10 Почему параметр отображения стен «Подчистить все примыкания стен» не активен?
Данный параметр активен только, если выбран уровень детализации «Низкий»;
0:00:40 Про вариант «Подчистить все примыкания стен»;
0:00:50 Подчистка соединений слоев происходит в зависимости от настроек функций слоя;
0:00:55 Про структуру стены, про функцию «Структура» с приоритетом 1 в границах сердцевины, «Отделка2» приоритет 5;
0:00:00 Про параметр отображения стен, который расположен на панели «Свойства»;
0:00:10 Почему параметр отображения стен «Подчистить все примыкания стен» не активен?
Данный параметр активен только, если выбран уровень детализации «Низкий»;
0:00:40 Про вариант «Подчистить все примыкания стен»;
0:00:50 Подчистка соединений слоев происходит в зависимости от настроек функций слоя;
0:00:55 Про структуру стены, про функцию «Структура» с приоритетом 1 в границах сердцевины, «Отделка2» приоритет 5;
0:01:30 Учитывает ли Revit приоритет функции при соединение стен? Да;
0:02:10 Про вариант «Подчистить примыкания стен того же типа»;
0:02:30 Как можно еще настроить соединение стен в Revit?
0:02:35 Переопределение видимости/графики – Изменить – Переопределение основных слоев - Стили линий в сечении – Изменить;
0:02:50 Окно «Стили линий основного слоя» (Функция, вес линий, цвет линий, образец линий);
0:03:20 Про «Способ подчистки слоя сердцевины» (по умолчанию, использовать функцию, использовать общий стиль ребер, без ребер);
0:03:50 Про «Использовать функцию», какая именно стена «подрезается»? Зависит от порядка создания стен (в какой последовательности были созданы стены);
0:04:30 Про «Использовать общий стиль ребер», где можно настроить толщину линий «Общий стиль ребер» (Переопределение видимости/графики - Категория Стены – Общие ребра);
0:02:10 Про вариант «Подчистить примыкания стен того же типа»;
0:02:30 Как можно еще настроить соединение стен в Revit?
0:02:35 Переопределение видимости/графики – Изменить – Переопределение основных слоев - Стили линий в сечении – Изменить;
0:02:50 Окно «Стили линий основного слоя» (Функция, вес линий, цвет линий, образец линий);
0:03:20 Про «Способ подчистки слоя сердцевины» (по умолчанию, использовать функцию, использовать общий стиль ребер, без ребер);
0:03:50 Про «Использовать функцию», какая именно стена «подрезается»? Зависит от порядка создания стен (в какой последовательности были созданы стены);
0:04:30 Про «Использовать общий стиль ребер», где можно настроить толщину линий «Общий стиль ребер» (Переопределение видимости/графики - Категория Стены – Общие ребра);
0:05:25 Про «Без ребер»;
0:05:30 Если в структуре стены множество слоёв, всегда возникают проблемы со стыками стен, у отдельного слоя в структуре нельзя вкл/выкл видимость, объёмы каждого отдельного слоя можно посчитать только используя «Ведомость материалов»;
0:06:00 Варианты, как можно создавать стены при проектировании (одна стена – один слой в структуре);
0:06:30 Как можно создать в проекте «Отделку стенами»?
0:07:00 Про фасадные стены, варианты, как можно создавать при проектировании;
0:07:40 Перед тем, как начинать создавать стены, необходимо продумать какие стадии будут у проекта и какие объёмы необходимо будет в дальнейшем получить из модели;
0:05:30 Если в структуре стены множество слоёв, всегда возникают проблемы со стыками стен, у отдельного слоя в структуре нельзя вкл/выкл видимость, объёмы каждого отдельного слоя можно посчитать только используя «Ведомость материалов»;
0:06:00 Варианты, как можно создавать стены при проектировании (одна стена – один слой в структуре);
0:06:30 Как можно создать в проекте «Отделку стенами»?
0:07:00 Про фасадные стены, варианты, как можно создавать при проектировании;
0:07:40 Перед тем, как начинать создавать стены, необходимо продумать какие стадии будут у проекта и какие объёмы необходимо будет в дальнейшем получить из модели;
10
#Revit-урок, про Шаблоны видов, часть 9
Панель «Свойства», «Область видимости», как можно использовать?
Панель «Свойства», «Область видимости», как можно использовать?
Рассмотрим:
0:00:00 Про инструмент «Область видимости», на панели «Свойства»;
0:00:10 «Панель Свойства», где расположен данный инструмент?
0:00:15 Как создать «Область видимости» в проекте?
0:00:40 Панель параметры: Имя, Высота;
0:01:20 «Область видимости» Виды видимы;
0:01:50 Как вкл/выкл видимость «Области видимости» по шаблону вида?
0:02:20 Как вкл/выкл видимость «Области видимости» если шаблон вида выбран «Нет», т.е. не применен?
0:02:50 Все созданные «Области видимости» появляются в списке выбора;
0:03:35 Если в списке выбора выбрана какая-то «Область видимости», то изменить габариты границы обрезки невозможно;
0:04:10 Как можно отредактировать габариты области обрезки?
0:05:00 Как можно использовать «Области видимости» в реальном проекте?
0:06:00 «Область видимости» позволяет автоматизировать настройку границ обрезки на видах (нет необходимости корректировать вручную габариты границ обрезки на каждом виде);
0:00:00 Про инструмент «Область видимости», на панели «Свойства»;
0:00:10 «Панель Свойства», где расположен данный инструмент?
0:00:15 Как создать «Область видимости» в проекте?
0:00:40 Панель параметры: Имя, Высота;
0:01:20 «Область видимости» Виды видимы;
0:01:50 Как вкл/выкл видимость «Области видимости» по шаблону вида?
0:02:20 Как вкл/выкл видимость «Области видимости» если шаблон вида выбран «Нет», т.е. не применен?
0:02:50 Все созданные «Области видимости» появляются в списке выбора;
0:03:35 Если в списке выбора выбрана какая-то «Область видимости», то изменить габариты границы обрезки невозможно;
0:04:10 Как можно отредактировать габариты области обрезки?
0:05:00 Как можно использовать «Области видимости» в реальном проекте?
0:06:00 «Область видимости» позволяет автоматизировать настройку границ обрезки на видах (нет необходимости корректировать вручную габариты границ обрезки на каждом виде);
11
#Revit-урок, про Шаблоны видов, часть 10
Подрезка проекции: Без подрезки, Подрезка без линии, Подрезка с линией
Подрезка проекции работает как бы в паре с параметром «Секущий диапазон».
У секущего диапазона мы можем настроить (по высоте) следующие параметры:
Верх основного секущего диапазона
Секущую плоскость основного диапазона
Низ основного диапазона
Уровень глубины проецирования
В зависимости от выбранного варианта в Подрезка проекции будет по разному отображаться ТО, что попадает в глубину проецирования, т.е. что находится МЕЖДУ
низом основного диапазона и уровнем глубины проецирования...
Подрезка проекции: Без подрезки, Подрезка без линии, Подрезка с линией
Подрезка проекции работает как бы в паре с параметром «Секущий диапазон».
У секущего диапазона мы можем настроить (по высоте) следующие параметры:
Верх основного секущего диапазона
Секущую плоскость основного диапазона
Низ основного диапазона
Уровень глубины проецирования
В зависимости от выбранного варианта в Подрезка проекции будет по разному отображаться ТО, что попадает в глубину проецирования, т.е. что находится МЕЖДУ
низом основного диапазона и уровнем глубины проецирования...
Настроим
Уровень глубины проецирования Смещение на -1000
Если элементы прямые, не пирамидальной формы, то при выборе
вариантов Без подрезки, Подрезка без линии, Подрезка с линией
вы разницы в отображении НЕ увидите...
Можно увидеть будет разницу в отображении, если вы будете создавать элемент пирамидальной формы, наклонную стену, НО при условии, что элементы будут расположены между низом основного диапазона и уровнем глубины проецирования...
Пример на скрине - категория "Стена", слева стена, справа "Модель в контексте" с категорией стена, НО надо помнить, что разные категории по разному могут отображаться если попадают в зону между низом основного диапазона и уровнем глубины проецирования...
по разному - у одним категорий могут быть "толстые" линии, в других "тонкие"...
Итог:
По умолчанию выбрано в параметре "Подрезка проекции" - Без подрезки...
оставляем данный вариант и "не паримся"))))
если какой-то сложный объект и сложные формы, надо в любом случае будет смотреть каждый случай индивидуально!
По умолчанию выбрано в параметре "Подрезка проекции" - Без подрезки...
оставляем данный вариант и "не паримся"))))
если какой-то сложный объект и сложные формы, надо в любом случае будет смотреть каждый случай индивидуально!
12
#Revit-урок, про Шаблоны видов, часть 11
Вкладка "Фильтры", если НЕ ПРИМЕНЕН шаблон вида и если ПРИМЕНЕН шаблон вида…
Вкладка "Фильтры", если НЕ ПРИМЕНЕН шаблон вида и если ПРИМЕНЕН шаблон вида…
Рассмотрим:
0:00:10 Про вариант, если к виду НЕ применен шаблона вида, т.е. выбрано «Нет»;
0:00:25 Как настраивается переопределение видимости/графики у конкретного вида, если не применен никакой шаблон вида?
0:00:40 Вкладка «Фильтры», список добавленных фильтров для переопределения видимости конкретного вида;
0:00:50 Отличие у вкладки «Фильтры» в версии Revit 2021 и выше, столбик «Включить фильтр»;
https://architect-mos.ru/revit2021
0:01:00 «Включить фильтр» - что означает, если есть галочка и нет галочки…
0:01:20 Про столбик «Видимость»;
0:01:40 Рассмотрим пример работы фильтра созданного для разрезов типоразмера «Вспомогательный»
0:00:10 Про вариант, если к виду НЕ применен шаблона вида, т.е. выбрано «Нет»;
0:00:25 Как настраивается переопределение видимости/графики у конкретного вида, если не применен никакой шаблон вида?
0:00:40 Вкладка «Фильтры», список добавленных фильтров для переопределения видимости конкретного вида;
0:00:50 Отличие у вкладки «Фильтры» в версии Revit 2021 и выше, столбик «Включить фильтр»;
https://architect-mos.ru/revit2021
0:01:00 «Включить фильтр» - что означает, если есть галочка и нет галочки…
0:01:20 Про столбик «Видимость»;
0:01:40 Рассмотрим пример работы фильтра созданного для разрезов типоразмера «Вспомогательный»
0:02:20 Про предупреждение «Ни один из созданных элементов не является видимым на виде…»
0:02:55 Фильтр, Проекция/Поверхность, Сечение;
0:03:10 Как добавить уже созданный фильтр для переопределения видимости/графики (Окно «Добавление фильтров»)?
0:03:30 Как посмотреть настройки уже созданного фильтра?
0:04:00 В версии Revit 2021 и выше добавлен столбик категории в разделе «Критерии фильтрации»;
0:04:45 Переопределяем видимость/графику (в Сечении) у элементов категории Стена, у которых в параметре «Группа модели» прописано слово Стена;
0:05:20 Что произойдёт, если в параметре «Группа модели» удалить слово Стена или написать Стены или с маленькой буквы стена?
0:06:25 Как удалить фильтр (снять галочку в столбике «Включить видимость» или Удалить)?
0:07:00 Пример работы столбика «Видимость» (есть галочка, нет галочки);
0:07:40 Для чего создают фильтры?
0:08:20 Пример, как переопределить ТОЛЬКО несколько типоразмеров кирпичных стен?
0:08:40 Про заполнение параметров типа;
0:09:15 Как создать новый фильтр для переопределения видимости/графики?
0:09:45 Про имена фильтров;
0:11:30 Создали фильтр, как его добавить во вкладке Фильтры?
0:12:40 Пример, как добавить в фильтр дополнительный критерий фильтрации (про И и ИЛИ);
0:15:00 В ленте вкладка Вид, Фильтры… в окне Фильтры можно фильтры редактировать, удалять и т.д.
0:02:55 Фильтр, Проекция/Поверхность, Сечение;
0:03:10 Как добавить уже созданный фильтр для переопределения видимости/графики (Окно «Добавление фильтров»)?
0:03:30 Как посмотреть настройки уже созданного фильтра?
0:04:00 В версии Revit 2021 и выше добавлен столбик категории в разделе «Критерии фильтрации»;
0:04:45 Переопределяем видимость/графику (в Сечении) у элементов категории Стена, у которых в параметре «Группа модели» прописано слово Стена;
0:05:20 Что произойдёт, если в параметре «Группа модели» удалить слово Стена или написать Стены или с маленькой буквы стена?
0:06:25 Как удалить фильтр (снять галочку в столбике «Включить видимость» или Удалить)?
0:07:00 Пример работы столбика «Видимость» (есть галочка, нет галочки);
0:07:40 Для чего создают фильтры?
0:08:20 Пример, как переопределить ТОЛЬКО несколько типоразмеров кирпичных стен?
0:08:40 Про заполнение параметров типа;
0:09:15 Как создать новый фильтр для переопределения видимости/графики?
0:09:45 Про имена фильтров;
0:11:30 Создали фильтр, как его добавить во вкладке Фильтры?
0:12:40 Пример, как добавить в фильтр дополнительный критерий фильтрации (про И и ИЛИ);
0:15:00 В ленте вкладка Вид, Фильтры… в окне Фильтры можно фильтры редактировать, удалять и т.д.
0:15:40 Про вариант, если к виду ПРИМЕНЕН шаблон вида…
0:16:05 Панель «Свойства» - Шаблон вида – строчка Фильтры:переопределение видимости/графики – Изменить…
0:16:20 Про работу с фильтрами, если НЕ применен шаблон вида, если ПРИМЕНЕН шаблон вида;
0:17:00 Пример, создание фильтра для переопределения видимости/графики элементов (только раковины и унитазы) категории «Сантехнические приборы»;
0:18:30 Добавляем созданный фильтр в шаблон вида, вкладка Фильтры;
0:18:45 Список фильтров, перемещение фильтров, кнопки Верх, Вниз;
0:19:15 Про настройку «Полутона» в шаблоне вида;
0:19:45 Пример, как добавить в фильтр дополнительный критерий фильтрации для переопределения видимости еще одного семейства сантехнических приборов;
0:20:40 Как одним фильтром переопределить видимость/графику у сантехнических приборов (унитазы и раковины) и элементов категории Стены, у конкретного типоразмера стен?
0:21:20 Критерии фильтрации, про столбик Категории, если выбрано несколько категорий, например «Сантехнические приборы» и категория «Стены»;
0:22:00 Про список фраз, который автоматически отображается в критериях фильтрации;
0:23:25 Как включить видимость теней в шаблоне вида и настроить их интенсивность?
0:24:10 Наглядный пример работы шаблона вида!
0:24:40 Рекомендую всегда проектировать используя только шаблоны видов, это отличная оптимизация рутинных операций в работе проектировщика.
Дополнительная информация про оптимизацию рутинных операций тут
https://architect-mos.ru/revit-optimizatsiya-raboty
0:16:05 Панель «Свойства» - Шаблон вида – строчка Фильтры:переопределение видимости/графики – Изменить…
0:16:20 Про работу с фильтрами, если НЕ применен шаблон вида, если ПРИМЕНЕН шаблон вида;
0:17:00 Пример, создание фильтра для переопределения видимости/графики элементов (только раковины и унитазы) категории «Сантехнические приборы»;
0:18:30 Добавляем созданный фильтр в шаблон вида, вкладка Фильтры;
0:18:45 Список фильтров, перемещение фильтров, кнопки Верх, Вниз;
0:19:15 Про настройку «Полутона» в шаблоне вида;
0:19:45 Пример, как добавить в фильтр дополнительный критерий фильтрации для переопределения видимости еще одного семейства сантехнических приборов;
0:20:40 Как одним фильтром переопределить видимость/графику у сантехнических приборов (унитазы и раковины) и элементов категории Стены, у конкретного типоразмера стен?
0:21:20 Критерии фильтрации, про столбик Категории, если выбрано несколько категорий, например «Сантехнические приборы» и категория «Стены»;
0:22:00 Про список фраз, который автоматически отображается в критериях фильтрации;
0:23:25 Как включить видимость теней в шаблоне вида и настроить их интенсивность?
0:24:10 Наглядный пример работы шаблона вида!
0:24:40 Рекомендую всегда проектировать используя только шаблоны видов, это отличная оптимизация рутинных операций в работе проектировщика.
Дополнительная информация про оптимизацию рутинных операций тут
https://architect-mos.ru/revit-optimizatsiya-raboty
Важно: НЕВОЗМОЖНО создать фильтр для аннотаций!
Вкл/выкл видимость/графику Аннотации можно только на вкладке Категории Аннотаций...
Вкл/выкл видимость/графику Аннотации можно только на вкладке Категории Аннотаций...
